Thorlabs出售的所有至少有一个SMC接头的电缆都在本页面上。表1.1的链接可访问其他电缆页面。


Posted Comments:
No Comments Posted

SMC转SMC电缆

  • 提供的长度有36英寸和60英寸
  • 50欧姆阻抗
  • 直流-12.4GHz的频率范围
  • 绝缘击穿电压750伏(RMS)
  • 工作电压250 V(RMS)
  • 电缆直径Ø0.1英寸(Ø2.5 mm)
  • RG-316护套
+1 数量 文档 产品型号 - 公英制通用 单价 现货 / 发货日

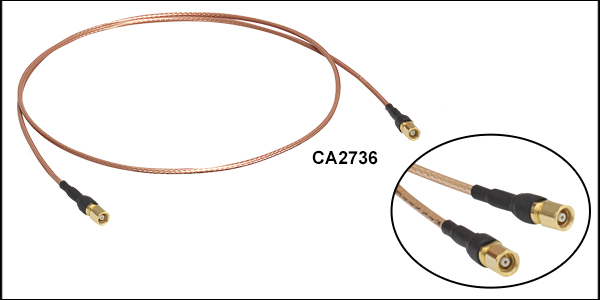

CA2736 Support Documentation
CA2736SMC同轴电缆,SMC母头到SMC母头,36英寸(914毫米)
¥509.84
2 Weeks
CA2760 Support Documentation
CA2760SMC同轴电缆,SMC母头到SMC母头,60英寸(1524毫米)
¥537.59
2 Weeks

SMC-SMB电缆

  • SMC直母头-SMB直母头
  • 长度选项:12英寸、24英寸、48英寸或72英寸
  • 阻抗:50 Ω
  • 频率范围:DC - 1 GHz
  • 介质耐电压:500 VDC
  • 电缆直径:Ø0.1英寸(Ø2.5 mm)
  • RG-174电缆

这些电缆一端为SMB直母头,一端为SMC直母头,可以搭配Polaris®带压电调节器的调整架使用。调整架通过这些电缆由我们的K-Cube®台式模块化压电控制器驱动。这些接头由镀金黄铜制成。RG-174同轴电缆比较柔软,最小弯曲半径为0.40英寸。

+1 数量 文档 产品型号 - 公英制通用 单价 现货 / 发货日
PAA312 Support Documentation
PAA312RG-174电缆,SMB直母头-SMC母头,12英寸(305 mm)
¥130.65
2 Weeks
PAA324 Support Documentation
PAA324RG-174电缆,SMB直母头-SMC母头,24英寸(609 mm)
¥139.97
2 Weeks
PAA348 Support Documentation
PAA348RG-174电缆,SMB直母头-SMC母头,48英寸(1219 mm)
¥149.31
2 Weeks
PAA372 Support Documentation
PAA372RG-174电缆,SMB直母头-SMC母头,72英寸(1829 mm)
¥158.64
2 Weeks

SMC转BNC电缆

BNC to SMC Cord Ends
Click for Details

图273B:保护管类型可能有差异
SMA to BNC Cable Drawing
Click to Enlarge
图273A:上图只显示一种保护管作为代表
  • 长度从6英寸到72英寸范围内可选
  • 50欧姆阻抗
  • 直流-4.0GHz的频率范围
  • 750 V (RMS)绝缘击穿电压
  • 250 V (RMS)工作电压
  • 电缆直径Ø0.1英寸(Ø2.5 mm)
  • RG-316电缆
+1 数量 文档 产品型号 - 公英制通用 单价 现货 / 发货日
CA2606 Support Documentation
CA2606SMC同轴电缆,SMC母头到BNC公头,长度6英寸(152 mm)
¥465.63
2 Weeks
CA2612 Support Documentation
CA2612SMC同轴电缆,SMC母头到BNC公头,长度12英寸(304 mm)
¥468.25
2 Weeks
CA2624 Support Documentation
CA2624SMC同轴电缆,SMC母头到BNC公头,长度24英寸(609 mm)
¥474.09
2 Weeks
CA2648 Support Documentation
CA2648SMC同轴电缆,SMC母头到BNC公头,长度48英寸(1219 mm)
¥487.87
Today
CA2672 Support Documentation
CA2672SMC同轴电缆,SMC母头到BNC公头,长度72英寸(1829 mm)
¥501.56
2 Weeks

线缆架

  • 壁挂式线缆架
  • 垂直且整洁存放线缆

WMR14线缆收纳架有14个线缆槽,可放置最大直径0.26英寸(6.6 mm)的线缆。此收纳架非常适合收纳光纤跳线。

WMR9线缆收纳架有9个线缆槽,可以放置最大直径0.45英寸(11.4 mm)的线缆。此收纳架的宽槽非常适合收纳电源线和重型线缆。

这些壁挂式线缆架由冷轧钢制造,表面经过烤瓷处理。WMR14长11.00英寸(279.4 mm),WMR9长10.96英寸(278.5 mm)。两个支架从墙面凸出的宽度为3.51英寸(89.1 mm),且安装孔间距为6.63英寸(168.3 mm)

+1 数量 文档 产品型号 - 公英制通用 单价 现货 / 发货日
WMR14 Support Documentation
WMR14壁挂式线缆架,用于BNC、SMA、SMC电缆和光纤跳线,14槽
¥233.30
Today
WMR9 Support Documentation
WMR9壁挂式线缆架,用于电源线和重型线缆,9槽
¥233.30
Today
